GFQ-2液體罐上不銹鋼呼吸閥操作應用案例
GFQ-2不銹鋼呼吸閥用于油及液體罐上，用來排除罐內的正壓和負壓氣體，使罐內液體進出方便，如罐體上不裝呼吸閥罐內的液體進出有一定的障礙，很可能出現罐體變型和振動，GFQ-2不銹鋼呼吸閥設計合理，結構簡單，使用方便，是儲罐的產品。今天想和大家聊聊一個在工業領域，特別是儲運系統中扮演著重要角色的小部件——GFQ-II全天候呼吸閥?？赡芎芏嗯笥褜λ鼤械侥吧?，但它在許多儲罐設備上卻是的安全衛士。先說說呼吸閥是做什么的。在一些儲存液體物料的固定頂儲罐上，由于外界溫度變化、物料進出等因素，罐內空間的氣壓會發生變化。如果壓力過高或過低，都可能對儲罐結構造成損害，甚至引發安全隱患。呼吸閥，顧名思義，就是讓儲罐能夠“呼吸"的裝置，它通過自動開啟和關閉，來維持罐內壓力的相對穩定，平衡內外氣壓差。而我們今天重點關注的GFQ-II型，是查韋斯公司在呼吸閥技術領域的一個具體產品型號。它被設計為能夠適應各種氣候條件，這也是“全天候"一詞的由來。全天候呼吸閥是一種安裝在儲罐頂部的關鍵安全設備，用于維持儲罐內的氣壓平衡，減少介質揮發，保障儲罐在各種環境條件下的安全運行。以下是其詳細介紹
結構：通常由閥體、閥盤、閥座等主要部件組成。閥座采用剛性骨架和氟膜片結構，剛性骨架一般由 1Cr18Ni9Ti 合金鋼板沖壓成微拱形，周邊有環狀凹槽形成空氣墊，氟膜片用金屬卡箍繃緊在骨架凹面。閥盤質量根據油罐設計允許壓力和閥盤直徑確定，必要時可配重調節。
工作原理：基于正負壓閥盤與大氣壓力差工作。當儲罐內壓力因物料進出、溫度變化等原因升高到超過設定的正壓值時，正壓閥盤被頂開，氣體呼出儲罐，防止壓力持續升高；當儲罐內壓力降低到低于設定的負壓值時，負壓閥盤被大氣壓力頂開，空氣吸入儲罐，維持壓力在安全范圍內。
全天候：能在各種氣候條件下穩定可靠工作，適應溫度范圍廣，如 - 40℃至 + 60℃。具有出色密封性，可阻擋外界雜質、水分、灰塵等進入儲罐，確保儲存物質質量和純度。
安全可靠性能高：經過嚴格設計、制造和測試，能承受較大壓力波動。儲罐內壓力突變時，可迅速開啟或關閉閥盤，設有防溢流裝置，防止液體超壓溢出。
節能環保效果好：通過精確控制儲罐內壓力，減少氣體排放，降低環境污染。儲存揮發性物質時，可有效減少物料蒸發損失，節約能源，降低生產成本。
適用于儲存閃點低于 28℃的甲類油品和閃點低于 60℃的乙類油品，如汽油、苯、甲苯、煤油、輕柴油、原油等油品及性質相同的化工產品儲罐，也廣泛應用于石油化工、醫藥、食品等行業的各類儲罐。
下面，我將從幾個方面來為大家梳理一下這款呼吸閥的特點和工作原理。
1.基本結構與工作原理
GFQ-II呼吸閥通常由閥體、壓力閥盤、真空閥盤、閥座、導向桿等部分構成。其核心原理基于重力或彈簧載荷。當儲罐內部壓力升高并超過設定的壓力值時，會克服壓力閥盤的重力或彈簧力，將閥盤頂起，使罐內多余的氣體得以釋放，這個過程稱為“呼出"。反之，當罐內形成負壓且低于設定的真空值時，外界大氣壓力會頂開真空閥盤，讓外部空氣進入罐內，這個過程稱為“吸入"。通過這一呼一吸，動態地保持了罐內壓力的平衡。
2.“全天候"特性的實現
普通呼吸閥在遇到寒冷天氣時，有時會因閥盤與閥座結冰而被凍結，導致無法正常啟閉。GFQ-II型號在設計上通?？紤]到了這一點。它往往采用特殊的結構設計，例如將閥盤與導向部分置于一個相對隔離的空間，或者選用不易結冰的材料，并確保冷凝水能夠順利排出，從而有效減少了因冰凍而導致失靈的風險，提升了在低溫、潮濕等多變環境下的可靠性。
3.材料與制造工藝
為了應對不同儲存介質（如各種油品、化工液體等）和外部環境的腐蝕，GFQ-II呼吸閥的閥體、閥盤、閥座等關鍵部件通常會根據應用場景選用不同的材料。常見的包括鑄鋼、不銹鋼（如304、316L）、鋁合金等。查韋斯在生產這類產品時，會注重材料的耐腐蝕性能和機械強度，并采用精密的加工工藝來確保閥盤與閥座之間的密封性，減少泄漏的可能性。
4.性能參數與選型考量
在為一個具體的儲罐選擇呼吸閥時，需要參考幾個關鍵參數。首先是設定壓力（呼出開啟壓力）和設定真空度（吸入開啟壓力），這需要根據儲罐的設計壓力和安全要求來確定。其次是通氣量，即單位時間內能夠通過的創新氣體體積，這多元化大于儲罐可能的創新進出料流量或由熱效應產生的氣體體積變化量。GFQ-II作為一款標準化產品，會提供不同規格以滿足不同的需求。用戶在選型時，多元化結合自身的儲罐條件、儲存介質特性以及當?shù)氐臍夂颦h(huán)境進行綜合判斷。
1、不銹鋼呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好；
2、閥盤采用四氟材料，耐低溫，防凍性能好；
3、結構簡單，易檢修，安全方便。
4、性能完符合石油工業部標準 SY7511-87 規定。
QFQ-2不銹鋼呼吸閥由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；罐外的大氣將頂開呼吸閥的負壓閥盤。

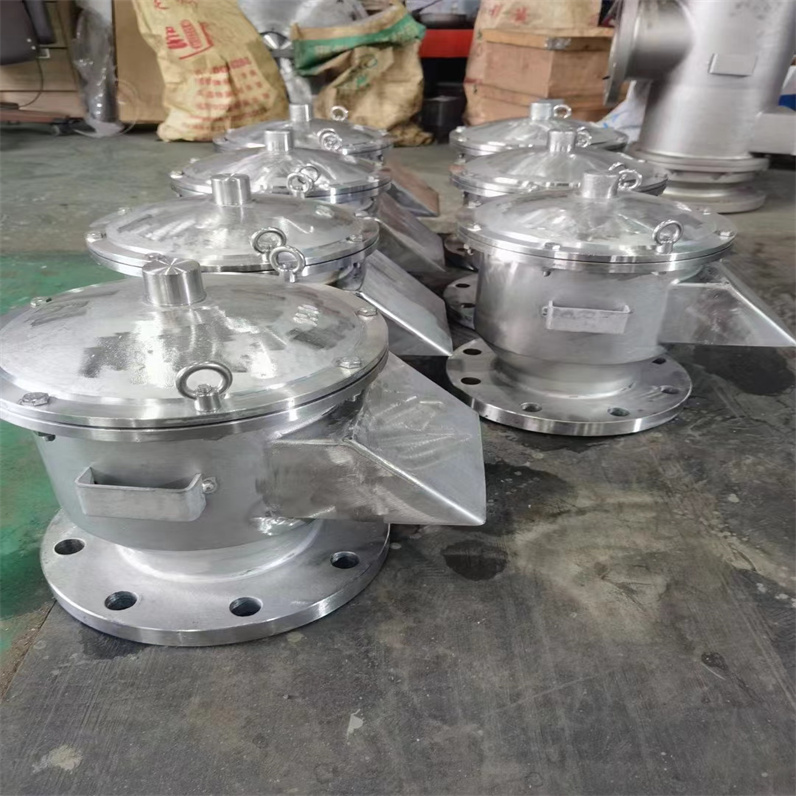

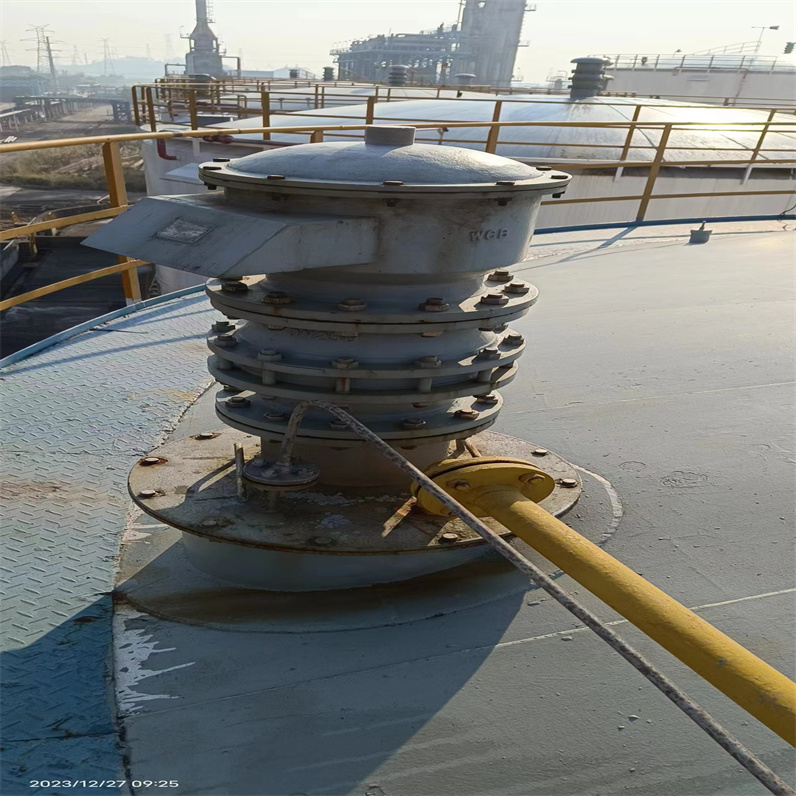

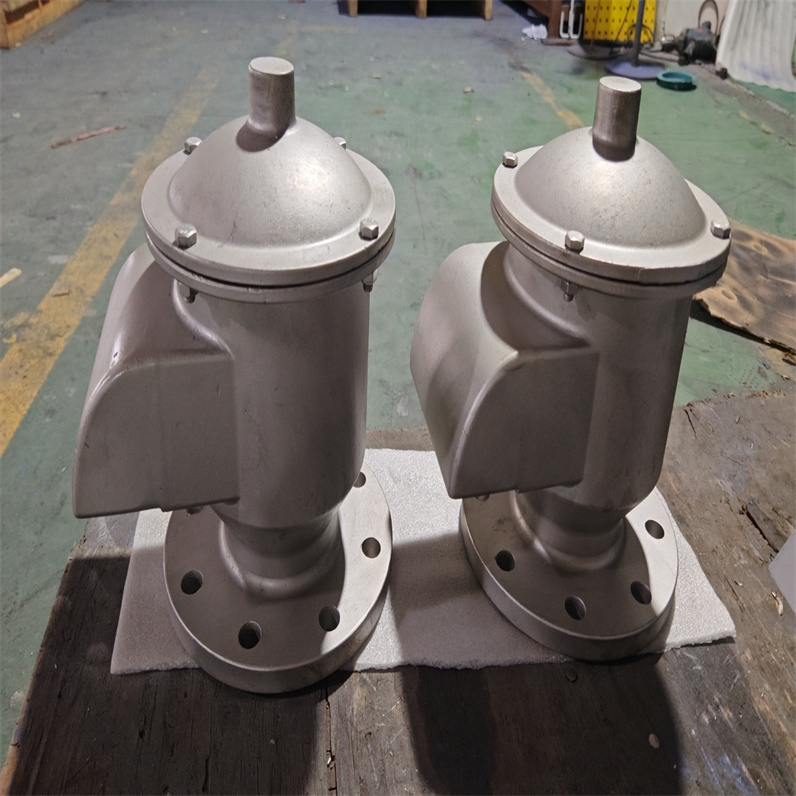

GFQ-2不銹鋼呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼(稱正壓)。如罐內液體往外輸出時罐內必須從外空氣吸進罐內(稱負壓)。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
不銹鋼呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。不銹鋼呼吸閥可與ZGB波紋阻火器配套使用。
| 壓力 | 等級 | |||
| A | B | C | D | |
| 呼出壓力 | +355Pa(36mmH20) | +980Pa(100mmH20) | +1765Pa(180mmH20) | 特殊指定 |
| 吸入壓力 | -295Pa(30mmH20) | -295Pa(30mmH20) | -392Pa(40mmH20) | 特殊指定 |
| 代號 | 規格mm | 50 | 80 | 100 | 150 | 200 | 250 |
| 壓力等級Pa | 通氣量m3/h | ||||||
| A | +335 | 25 | 60 | 90 | 190 | 340 | 550 |
| -295 | 20 | 50 | 75 | 160 | 280 | 450 | |
| B | +980 | 30 | 70 | 100 | 200 | 380 | 600 |
| -295 | 20 | 50 | 75 | 160 | 280 | 450 | |
| C | +1765 | 40 | 95 | 140 | 280 | 500 | 800 |
| -295 | 20 | 50 | 75 | 160 | 280 | 450 | |
| 標準允許泄漏量m3/h | ≤0.04 | ≤0.4 | |||||
| 代號 | 材料 | ||||||
| Ⅰ | ZALSi7Mg | 鑄鋁合金 | 鋁合金 | 1Cr13 | 304 | 聚四氟乙烯 | 油品 |
| Ⅱ | CS | 碳鋼 | 304 | 304 | 304 | 聚四氟乙烯 | 油品、化工品 |
| Ⅲ | OCr18Ni9 | SS304 | 304 | 304 | 304 | 聚四氟乙烯 | 化工品 |
| Ⅳ | 00Cr19Ni11 | SS304L | 304L | 304L | 304L | 聚四氟乙烯 | 化工品 |
| Ⅴ | 0Cr17Ni12Mo2 | SS316 | 316 | 316 | 316 | 聚四氟乙烯 | 化工品 |
| Ⅵ | 00Cr17Ni14Mo2 | SS316L | 316L | 316L | 316L | 聚四氟乙烯 | 化工品 |
| 閥體材料 | WCB、304、316、鋁合金 |
| 正壓閥盤材料 | 304、316、鋁合金 |
| 負壓閥盤材料 | 304、316、四氟PTFE |
| 環境溫度 ℃ | -30~60 |
| 公稱通徑 (mm) | 安裝尺寸 | ||||
| D | K | L | H | n×φ | |
| DN25 | 115 | 85 | 160 | 165 | 4×14 |
| DN32 | 135 | 100 | 180 | 185 | 4×18 |
| DN40 | 145 | 110 | 190 | 190 | 4×18 |
| DN50 | 160 | 125 | 220 | 220 | 4×18 |
| DN80 | 195 | 160 | 270 | 260 | 8×18 |
| DN100 | 215 | 180 | 310 | 280 | 8×18 |
| DN150 | 280 | 240 | 380 | 330 | 8×22 |
| DN200 | 335 | 295 | 450 | 380 | 12×22 |
| DN250 | 395 | 350 | 520 | 420 | 12×22 |
| DN300 | 565 | 515 | 670 | 520 | 16×26 |
呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
為了呼吸閥使用安全，在使用前先檢查導桿和閥盤是否靈活。此閥要定期（ 6 個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。檢修完畢后，一切正常可重新使用。
5.GFQ-2液體罐上不銹鋼呼吸閥操作應用案例安裝與維護要點
呼吸閥的安裝位置通常位于儲罐頂部的出眾點，以確保氣體空間的有效連通。安裝時需要保持垂直，并清理干凈接口附近的雜物。雖然GFQ-II設計上注重耐用性，但定期的檢查和維護仍然是保證其長期穩定運行的關鍵。維護工作一般包括：檢查閥盤活動是否靈活、有無卡阻現象；清理閥盤、閥座上的附著物，保持密封面清潔；檢查密封墊片是否老化；以及在有條件的情況下，定期校驗其設定壓力是否準確。
6.GFQ-2液體罐上不銹鋼呼吸閥操作應用案例定位
其產品線中包含了像GFQ-II這樣的呼吸閥。在市場上，這類品牌通常致力于通過合理的設計、穩定的產品質量和及時的技術服務來滿足客戶的需求。選擇一款來自可靠供應商的產品，對于保障儲罐系統的長期安全運行而言，是一個重要的環節?？偟膩碚f，GFQ-II全天候呼吸閥是一種用于保護常壓、微內壓儲罐安全的附件。它的價值在于其自動調節壓力的能力以及對復雜環境的適應性。在石油、化工、倉儲等諸多行業，這樣一個小小的裝置，默默無聞地發揮著它不可替代的作用，是儲罐安全防護體系中一道重要的防線。
希望通過以上的介紹，能讓大家對GFQ-II全天候呼吸閥有一個初步而客觀的認識。在工業安全領域，很多時候正是這些看似不起眼的細節，共同構筑起了平穩運行的基石。
