不銹鋼衛生級卡箍減壓閥技術規范

一、不銹鋼衛生級卡箍減壓閥技術規范標準適用范圍

不銹鋼衛生級卡箍的國家標準適用于以不銹鋼為主要材料制造的衛生級卡箍產品。該類產品主要用于需要高衛生標準的場合，例如食品加工、乳制品、釀酒、制藥等行業中的管道連接。標準中規定了卡箍的分類、技術要求、試驗方法、檢驗規則及標志、包裝、運輸和貯存等內容。

不銹鋼衛生級卡箍是一種在食品、飲料、生物工程等行業中廣泛應用的連接件，其主要作用在于確保管道系統連接的安全與衛生。這類產品在生產與檢驗過程中需遵循相應的國家標準，以保證其性能與質量滿足使用要求。以下將圍繞不銹鋼衛生級卡箍的國家標準相關內容進行說明。減壓閥是靠開啟閥孔的大小對介質進行節流而達到減壓目的的，它能以自力作用將閥后的壓力維持在一定范圍內。減壓閥主要有活塞式、薄膜式、波紋管式減壓閥等，幾種常用類型減壓閥性能見下表。

減壓閥的計算

1、當減壓閥的減壓比β大于臨界壓力比βL時，減壓閥流量

2、當減壓閥的減壓比β等于或小于臨界壓力比βL時,減壓閥流量

二、不銹鋼衛生級卡箍減壓閥技術規范材料要求

不銹鋼衛生級卡箍的材料需符合國家標準中對不銹鋼材料的有關規定。通常采用奧氏體不銹鋼，如06Cr19Ni10（304）或06Cr17Ni12Mo2（316）等牌號。材料應具有良好的耐腐蝕性能，且其化學成分和力學性能需滿足標準中的具體要求。材料表面應平整、光滑，無裂紋、折疊、夾雜等缺陷，以確保產品的衛生性和耐久性。衛生級減壓閥是針對食品、醫藥等潔凈領域設計的特種壓力調節設備，廣泛應用于制藥用水、食品加工、乳制品生產等需嚴格控制衛生與純度的場景。依托進口衛生級加工工藝與結構設計，可將 0.1-16MPa 的高壓潔凈流體（水、藥液、食品原料等）精準降至下游所需低壓，適配衛生級場景對材質合規、易清洗、防污染的嚴苛要求，在連續生產工況下保持壓力穩定與潔凈安全，是潔凈流體系統的核心調壓裝置。

衛生級減壓閥核心定義

采用進口食品級 / 醫藥級材質與無節結構，安裝于潔凈流體輸送管路的閥門裝置。通過內部自動反饋系統，將入口 0.1-16MPa 的不穩定高壓潔凈流體降至下游 0.01-5MPa 的穩定低壓，且在進口壓力波動或用量變化時維持出口壓力恒定，具備材質合規（FDA/3A 認證）、易清洗、低泄漏功能，實現 “潔凈流體安全降壓、精準穩壓、衛生防護” 三重作用。

衛生級減壓閥工作原理

采用先導薄膜式衛生級結構，核心由 316L 不銹鋼（Ra≤0.2μm 拋光）閥體、食品級 PTFE 閥瓣、不銹鋼彈簧、EPDM/FKM 衛生級膜片組成。高壓潔凈流體入閥后，部分經主閥節流口流向出口，部分作用于導閥膜片。出口壓力低于設定值時，導閥開啟驅動主閥閥芯移動，增大節流面積升壓；膜片上下壓力平衡時，導閥關閉，主閥保持穩定開度。壓力波動時，膜片實時感知壓差調節流通量，快裝接口與無滯留流道便于 CIP/SIP 清洗，確保動態穩壓與衛生安全。

三、不銹鋼衛生級卡箍減壓閥技術規范結構型式與尺寸

標準中對不銹鋼衛生級卡箍的結構型式與尺寸作出了詳細規定。卡箍通常由卡箍帶、螺栓、螺母和密封墊片等部件組成。其結構設計需便于安裝和拆卸，同時保證連接部位的密封性。尺寸方面，標準規定了卡箍的公稱通徑、帶寬、厚度等關鍵參數及其允許偏差，以確保產品的互換性和通用性。

四、不銹鋼衛生級卡箍減壓閥技術規范技術要求

不銹鋼衛生級卡箍的技術要求主要包括以下幾個方面：

1.表面質量：產品內外表面應進行拋光處理，達到一定的表面粗糙度要求，通常為Ra≤0.8μm，以確保不易積存污物且易于清洗。

2.密封性能：卡箍在規定的試驗條件下應具有良好的密封性，無泄漏現象。

3.耐腐蝕性能：產品應通過標準中規定的腐蝕試驗，如鹽霧試驗，以驗證其耐腐蝕能力。

4.力學性能：卡箍的強度和剛度需滿足使用要求，例如在額定壓力下不應發生變形或斷裂。

5.衛生要求：產品應符合食品衛生相關標準，材料應無毒、無味，不污染介質。

五、不銹鋼衛生級卡箍減壓閥技術規范試驗方法

標準中規定了相應的試驗方法以驗證產品的性能是否符合要求。這些試驗包括：

1.尺寸檢驗：使用卡尺、千分尺等量具對產品的關鍵尺寸進行測量。

2.表面粗糙度檢測：采用表面粗糙度儀進行測定。

3.密封性能試驗：將卡箍安裝在測試管道上，施加規定壓力并保持一定時間，檢查是否泄漏。

4.腐蝕試驗：按標準進行鹽霧試驗，評估其耐腐蝕性。

5.力學性能測試：通過拉伸、壓縮等試驗檢測產品的強度。

六、不銹鋼衛生級卡箍減壓閥技術規范檢驗規則

不銹鋼衛生級卡箍的檢驗分為出廠檢驗和型式檢驗。出廠檢驗項目通常包括尺寸、表面質量和密封性能等，每批產品均需進行檢驗。型式檢驗則包括所有技術要求項目，通常在產品定型、材料變更或定期抽查時進行。檢驗結果需符合標準規定，否則判定為不合格。平衡減壓閥采用大膜蓋平衡結構，壓力控制平穩，精度高，

　　用于低壓力的液體和氣體管道。

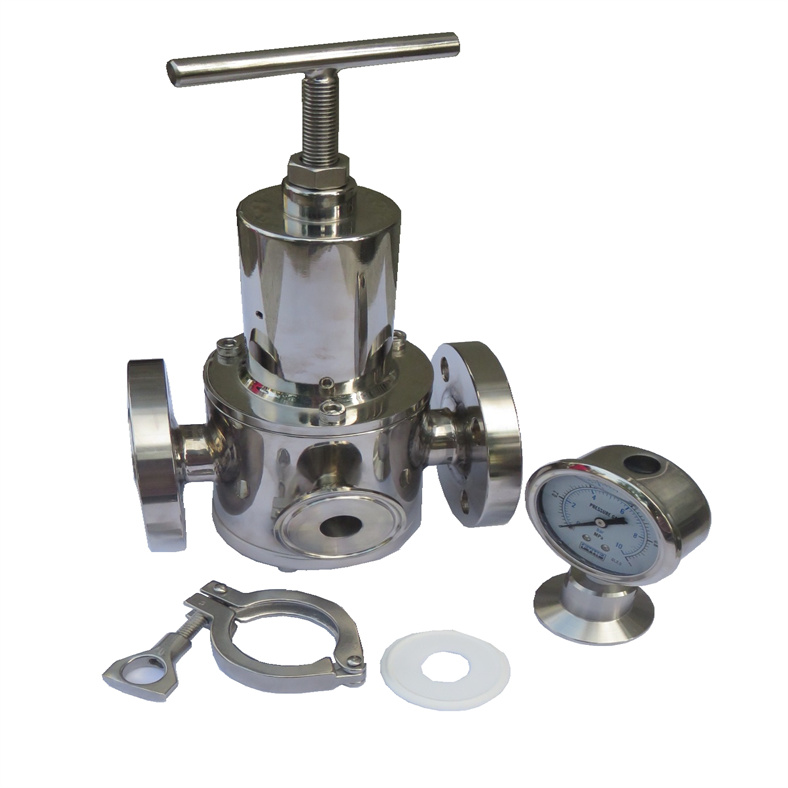

　　衛生級減壓閥采用不銹鋼304,316L制造，閥體內腔及表面采用高精度鏡面拋光處理

　　滿足食品/制藥等衛生行業高潔凈要求。

　　閥門根據介質選型制造，使用更可靠

　　適用介質：蒸汽，氮?dú)?，二氧化碳，水?/p>

　　適用溫度：-20°~180°

　　閥前高壓力：2.5MPA

　　閥后調節壓力：0.065~2.0MPA

　　接口方式：螺紋，快裝，焊接，法蘭

　　閥體材質：304,316L

七、不銹鋼衛生級卡箍減壓閥技術規范標志、包裝、運輸和貯存

產品上應清晰標注制造廠信息、材料牌號、規格型號等。包裝應采用防潮、防震措施，避免產品在運輸過程中受損。運輸和貯存過程中應避免與腐蝕性物質接觸，存放于干燥、清潔的環境中。

八、不銹鋼衛生級卡箍減壓閥技術規范使用注意事項

在使用不銹鋼衛生級卡箍時，應注意以下事項：減壓閥的選用與安裝注意事項

1、減壓閥只有在計算減壓比β時所用壓力為壓力，其他壓力均為相對壓力。

2、減壓閥的型號與規格，應根據壓差、流量、介質特性等因素計算確定，不應直接按上游或下游管道的管徑確定。

3、活塞式減壓閥減壓后的壓力不應小于0.1MPa，如需減至0.07MPa以下，應再設波紋管式減壓閥或用截止閥進行二次減壓。

4、當減壓閥前后壓力比大于5~7時，應串連裝兩個。如閥后蒸汽壓力P2較小，通常宜采用兩級減壓，以使減壓閥工作時噪聲和振動小，而且安在熱負荷波動頻繁而劇烈時,為使一級減壓閥工作穩定，一、二級減壓閥之間的距離應盡量拉開一些。

5、減壓閥有萬向性，安裝時注意不要把方向裝反，并應垂直安裝在水平管道對于帶有均壓管的減壓閥,均壓管應連接在低壓管道一側

6、減壓閥安裝一律采用法蘭截止閥，低壓部分可采用低壓截止閥。

7、旁通管是安裝減壓閥的一個組成部分，當減壓閥發生故障需要檢修時,可關閉減壓閥兩側的截止閥，暫時通過旁通管進行供汽。

8、減壓閥兩側應分別裝有高低壓壓力表，閥后設安全閥。

9、設計時除對型號及規格進行選擇外，還應說明減壓前后壓差值和安全閥的開啟壓力，以便生產廠家合理配備彈簧。

10、除壓力表、安全閥、減壓閥外，其他管件均應保溫。
